Verbinder

Kleber

Leimgenehmigung

Im Interieur, etwa für Möbel, ist das Verleimen einem selbst überlassen. Im konstruktiven Bereich, etwa für Ständerwerke oder Holztraversen, ist ein Verleimen jedoch nur mit Leimgenehmigung erlaubt.

Das liegt daran, dass ein Klebeprozess durch einige Faktoren negativ beeinflusst werden kann, wie es bei einer Verschraubung nicht möglich ist. Die korrekte Menge muss aufgetragen werden, der Leim muss richtig verstrichen werden, der Druck, mit dem die Hölzer aufeinander gepresst werden, muss ausreichend sein, die Temperatur der Umgebung darf bestimmte Werte nicht unterschreiten und muss darüber hinaus möglichst stabil bleiben. Die möglichen Komplikationen haben die deutsche Gesetzgebung dazu bewegt, im Konstruktionsbereich nur Betrieben mit einer zertifizierten Leimgenehmigung diese Praxis zu erlauben.

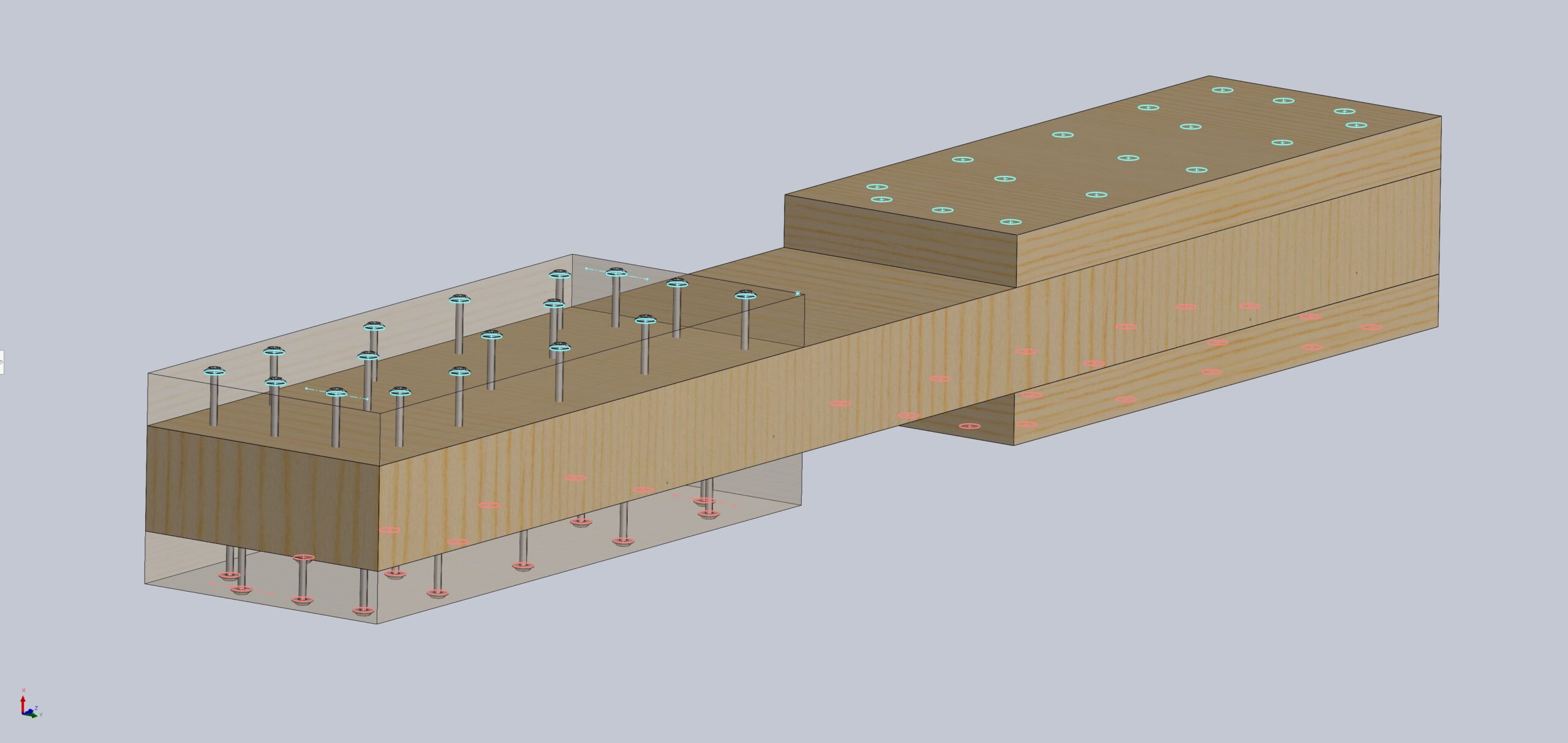

Schraubverbinder

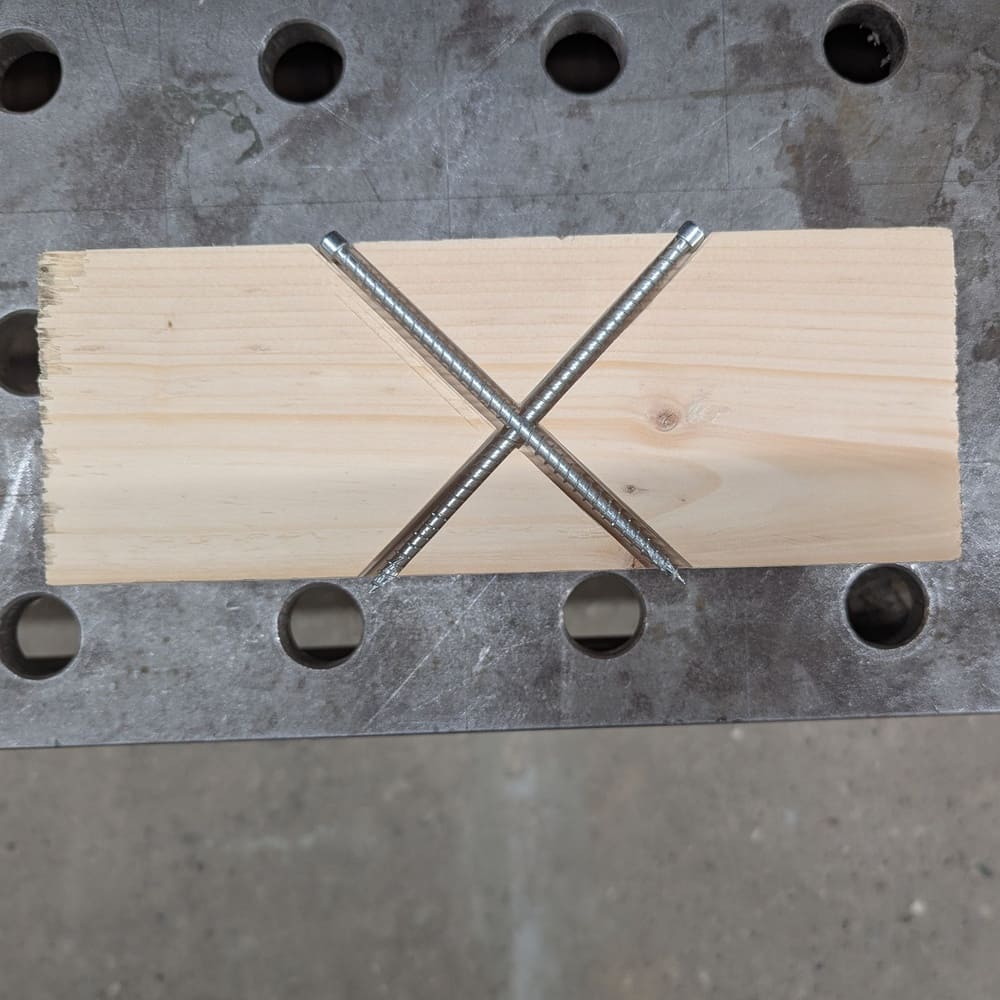

Kreuzverschraubungen

Im Bau unseres Ständerwerks setzen wir Kreuzverschraubungen als bevorzugte Verbindungstechnik ein. Als Verbindungsmittel haben wir uns bewusst für Vollgewindeschrauben entschieden. Diese können Kraft über die gesamte Schraubenlänge in das Holz abtragen. Sie stehen gegenüber Teilgewindeschrauben, welche Kräfte nur einseitig über Gewinde-, und auf der anderen Seite über Kopfauszug abtragen.

Die Geometrie einer Kreuzverschraubung führt im Verbinder zu einer Kräfteaufspaltung. Axialkräfte werden dadurch, dass sich zwei Schrauben kreuzen, gleichmäßig auf diese aufgeteilt. Im Vergleich zu einer herkömmlichen Schraubverbindung, welche Zug- und Druckkräfte nur in eine Richtung aufnehmen kann, können Kreuzverschraubungen somit in mehr Richtungen belastet werden. Das bedeutet, dass gewöhnliche Schraubverbindungen in nur eine Richtung Axial-, und in alle andere Richtungen Scherkräfte aufnehmen, hingegen zur Kreuzverschraubung, welche in zwei Richtungen Axial- und in nur eine Richtung Scherkräfte aufnimmt.

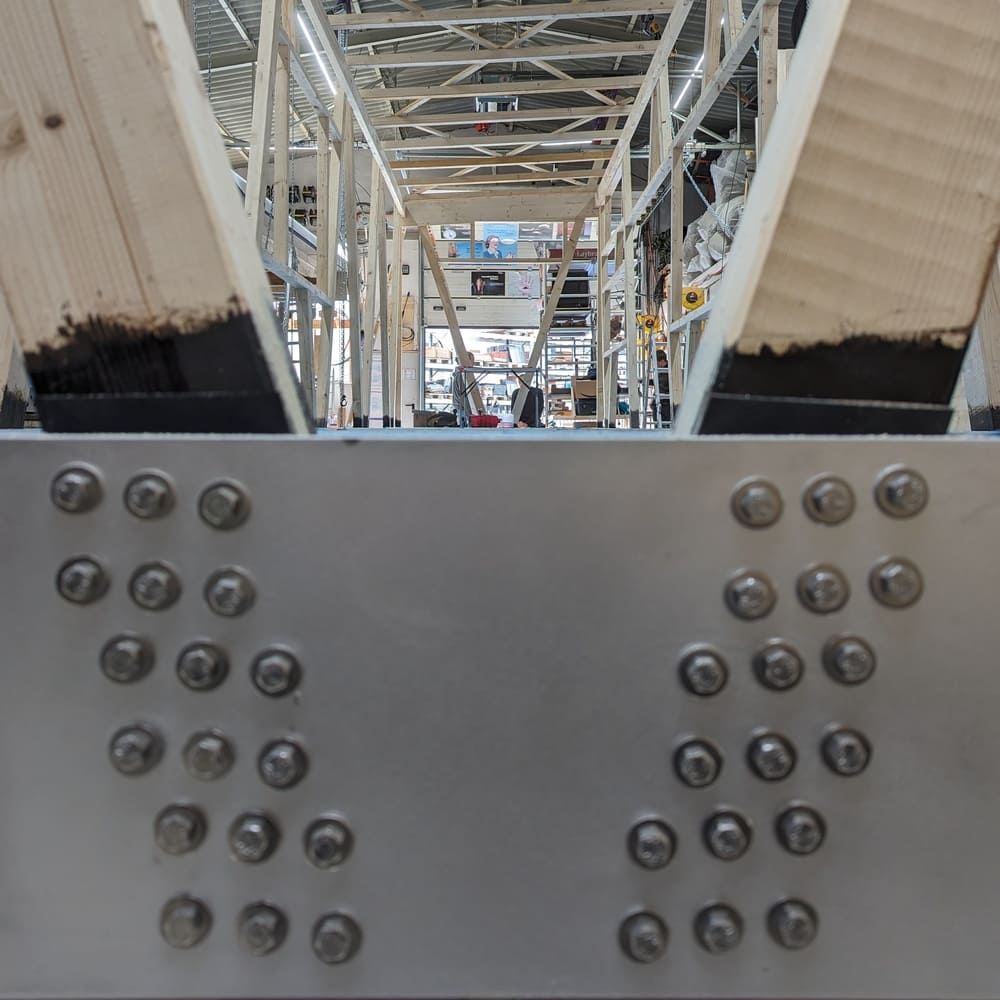

Blechverbinder

Komplexe Verbindungen

Bleche sind insbesondere bei komplexen Verbindungen die Lösung. Bei Ecken treffen in einem Tiny House meist zwischen 3 und 5 Hölzer auf einen Punkt zusammen. Diese allein mit Schrauben oder Nägeln unter Einhaltung der gesetzlich geforderten Mindestabstände gegen Aufspaltung des Hirnholzes sicher zu verbinden, ist oft unmöglich. An Stellen wie diesen bieten Bleche die Lösung.



Abscherwiderstand

Berechnung des Abscherwiderstands

Mit diesem Rechner kannst Du berechnen welchen Widerstand Deine Schraubverbindung gegen Abscheren aufbringen kann.



Zugfestigkeit fuk (N/mm²)360430490
Streckgrenze fyk (N/mm²)240275360
